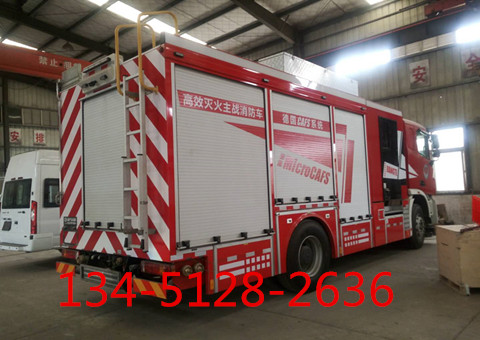

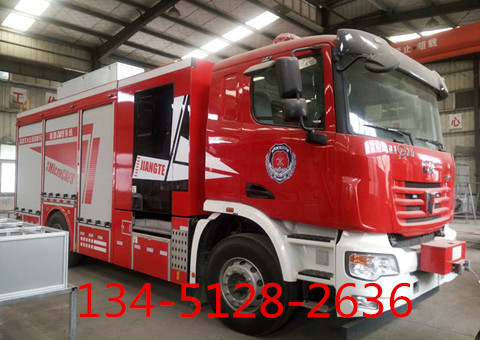

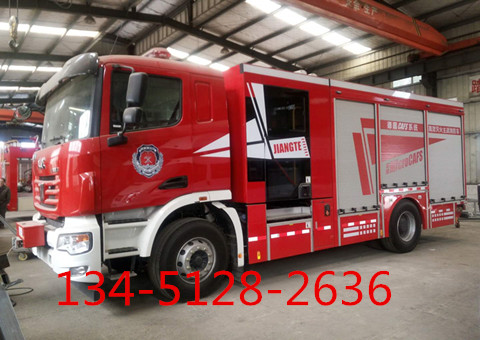

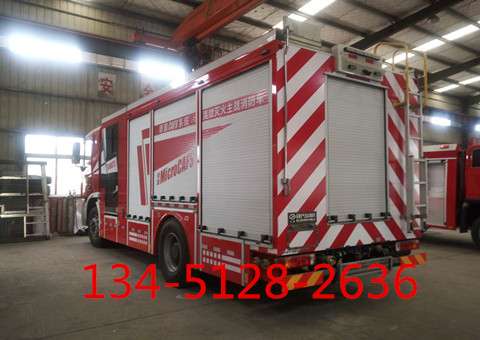

壓縮空氣泡沫城市主戰消防車
我公司生產的JDF5170GXFAP40型壓縮空氣泡沫主戰消防車，采用集瑞聯合牌QCC5202D651-E底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為前排駕駛室和**乘員室，可乘坐2+2+4人,該車為內藏罐結構，車身前部為器材箱,中部為水罐，水罐兩側為器材箱，后部為泵房。載液罐體為304不銹鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水3000kg，泡沫液量1000kg，裝備了德國邁凱生產的MicroCAFS3000型消防車用壓縮空氣泡沫系統，額定壓縮空氣泡沫流量50L/S，可支持8支400L/min流量的CAFS泡沫**同時作戰；沿消防樓梯往上鋪設380M水帶，支持2支400L/min流量的水**使用CAFS同時滅火作戰，末端**口壓力5bar。廣泛應用于地下、石油、化工、大型**、高層住宅、**文物、車站碼頭等。特別節省水和泡沫液，高效環保，而且不會造成二次傷害。該系統操作簡單，免維護，一鍵即可出CAFS，使用完后無需對泡沫泵進行清洗。
該車具備以下優越性能：
1.單車垂直100米高樓層供給壓縮空氣泡沫，末端**口壓力不低于6bar，流量＞1000升/分鐘，供給到達時間不大于10分鐘；
2. 單車可出8支400升/分鐘消防**噴射壓縮空氣泡沫；
3. 單車水平鋪設500米干線水帶，末端使用1000升/分鐘消防**噴射CAFS且**口壓力不低于6bar；
4. 單車打滅＞600個充分燃燒的橡膠輪胎火時長不超過5分鐘。
整車消防性能符合GB7956.6-2016壓縮空氣泡沫消防車標準要求；底盤通過**強制性產品認證；發動機排放符合GB17691-2005第五階段限值的規定要求（國Ⅴ標準）；整車通過**消防裝備質量監督檢驗**檢測。
1、 整車主要參數
|
外廓尺寸 |
8460×2500×3650mm |
|
**總質量 |
17170kg |
|
載液量 |
載水3000kg，泡沫1000kg |
|
**車速 |
95km/h |
|
消防泵額定流量 |
50L/s 1.0MPa |
|
比功率 |
280/17.17=16.3 |
|
接近角/離去角 |
14°/11° |
二、底盤
1、 底盤主要參數
|
型號 |
QCC5202D651-E |
|
|
制造商 |
集瑞聯合重工有限公司 |
|
|
發動機額定功率 |
285kw |
|
|
發動機排量 |
10338ml |
|
|
發動機排放標準 |
GB17691-2005國 = 5 \* ROMAN V |
|
|
驅動形式 |
4×2 |
|
|
軸距 |
4500mm |
|
|
**允許總重 |
20000kg |
|
|
**小轉彎半徑 |
≤19m |
|
|
變速箱 |
手動 |
|
|
取力器 |
|
2、駕乘室
|
結構 |
1.25排平頂 |
|
|
司乘人員數 |
2人 |
|
|
駕駛員位置 |
左置 |
|
|
設備 |
原車儀表板處設置消防操作儀表板及****盒，加裝 1、**報器； 2、取力器**開關及指示燈； 3、附加電源開關； |
三、 上裝結構及性能參數
|
總體布置 |
整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為水罐，罐體兩側為器材箱，后部為泵房，罐體為平行六面體廂式容罐。 |
|
|
|
1、 **乘員室
|
結構 |
主框架結構采用鋁合金方管焊接，內外蒙鋁板，骨架內填充隔熱保溫材料，墻壁采用進口靜電植絨壁毯，底板采用進口塑膠地墊，采用氣動翻轉踏板，車門打開時踏板自動打開，頂置冷暖車載汽車空調。 內部安裝6具雙色空氣呼吸器座椅，具有外形美觀、結構緊湊、安裝方便、操作輕便、固定可靠、安全舒適、簡單通用、防水易清潔等特點。可適應6.8L、9L空氣呼吸器通用的要求。 |
|
2、 器材箱
|
結構 |
主框架結構采用優質鋁型材連接，外裝飾板采用鋁板站接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。 |
|
|
器材箱 |
器材箱前部為通倉，分別安裝升降照明燈、發電機等，中部為內藏式水罐，水罐兩側為器材箱，器材箱用以放置水帶等消防器材。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具 |
|
|
泵房 |
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材 |
|
|
保溫位置：安裝燃油加熱器（根據客戶地理位置進行選裝） |
||
|
爬梯及上車?yán)?span>
|

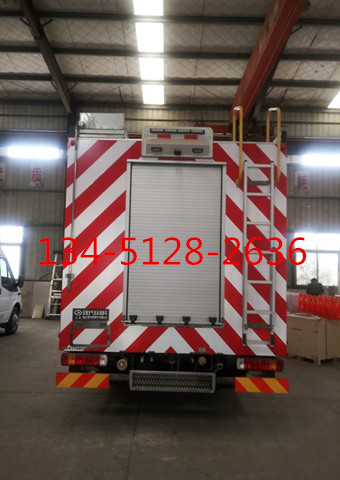

后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。 |
|
|
3、水罐 |
||
|
容量 |
3000kg |
|
|
材質 |
304不銹鋼，厚度為4mm |
|
|
罐體固定 |
與底盤車架彈性連接 |
|
|
罐體設置 |
人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置 |
|
|
溢流口：設DN65溢流口1個 |
||
|
放余水口：設1個DN40水罐放余水口，配球閥 |
||
|
注水口：在水罐左右兩側各接1只DN65接口 |
||
|
進出水口：設1個水罐到水泵進水管，DN150閥門，可氣動、手動**，設1個水泵**水罐充水管，DN65閥門，可氣動、手動** |
||
4、泡沫罐
|
容量 |
1000kg |
|
|
材質 |
304不銹鋼，厚度為4mm |
|
|
罐體固定 |
與底盤車架彈性連接 |
|
|
罐體設置 |
人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置 |
|
|
溢流口：設DN40溢流口1個 |
||
|
放余液口：設1個DN40泡沫罐放余液口 |
||
|
出泡沫口：設1個DN40泡沫罐到水泵出泡沫管 |
四、德國邁凱MicroCAFS3000壓縮空氣泡沫系統
1、水泵
|
材質 |
泵殼采用鑄鋁等海水級防腐金屬材質，可防海水侵蝕，過流部件采用不銹鋼、青銅或鋁合金等高抗腐蝕性材料，密封性優良，免潤滑，免維護型。 |
|
|
形式 |
安裝形式及性能 |
|
|
額定流量 |
≥3000升/分鐘 |
|
|
出口額定壓力 |
1.0MPa |
|
|
真空性能 |
真空度≥90%，吸深在7.5 米時的引水時間小于48秒 |
|
|
泵吸水口 |
一個直徑125 毫米的吸水口( 需接外吸水管 )，吸水口滿足泵的**出水需要，泵進口既可負壓進水，也可正壓進水。 |
|
|
穩壓系統 |
電子**系統能自動準確地保持泵壓的穩定，使滅火系統產生的A、B 類泡沫滅火劑始終保持在**穩定值。 |
|
|
密封 |
免油、免維護，機械密封。 |
2、 泡沫泵
|
適用泡沫 |
A 類泡沫、B 類泡沫及所有類型國產泡沫原液。 |
|
|
壓縮空氣泡沫滅火劑流量 |
產生的壓縮空氣泡沫滅火劑流量≥3200升/分鐘。 |
|
|
全自動壓縮空氣泡沫混合室 |
符合ISO-7076.5標準的**壓縮空氣泡沫混合室，可根據用戶要求預置泡沫混合比例，可適用于0.1%-6%的A、B 類泡沫，以及其他任何類型消防泡沫液，設置1個外部吸入口。 |
|
|
出水管路 |
泵房左右兩側各設2個DN65水口，帶截止閥和捫蓋，右側接有30米長快攻電動卷盤。 |
|
|
冷卻水管路 |
配有冷卻取力器的冷卻水管路及**閥 |
3、 空氣壓縮機系統
|
型式 |
水冷式、油潤滑、螺桿式空氣壓縮機。 |
|
|
額定供氣流量 |
≥3000升/分鐘。 |
|
|
工作壓力 |
額定工作壓力8bar，**工作壓力可達10 bar。 |
4、 系統**
系統采用SPS（可編程**器）**，即操作面板上的壓縮空氣泡沫**的按鈕可**全部的壓縮空氣泡沫滅火系統，使消防員的操作做到**為簡便，按下啟動鍵即可一鍵式啟動壓縮空氣泡沫滅火系統。
五、車載裝置
1、電動絞盤
|
型號 |
SH16800 |
|
|
制造商 |
寧波三紅 |
|
|
額定拉力 |
7.5T |
|
|
|
